fredag 26. mai 2017

RC2014 IDE Compact Flash (PCB)

Dette er et innlegg relatert til RC2014 og vil mer eller mindre være mine egne notater relatert til denne oppdaterte versjonen av RC2014 IDE Compact Flash-modulen.

RC2014 IDE Compact Flash (PCB)

Hvis du bygger den så vil folket strømme til, eller noe lignende var det vel noen som sa en gang etter inspirasjon av noe som sto i bibelen (store båt, mye vann og alle dyr ombord mens menneskeheten generelt sett druknet). Oversatt til dagens valuta og kultur så vil det si at dersom du brifer med kredittkortet så får du ting levert til postkassen!

It's here! Wrapped in plastic!

Med denne tidens obligatoriske Twin Peaks-referanse unna veien, så er det på tide å gripe fatt i leveransen av de fabrikerte PCB-ene til RC2014 IDE Compact Flash-modulen som jeg bestilte 15. mai sent på kvelden fra seeedStudio.com. Kortene ble satt i produksjon allerede dagen etter og sendt derfra 22. mai og med DHL som leverandør så suste den fra Shenzhen til Tromsø med mellomlandinger i Hong Kong, Leipzig, København, Oslo og Trondheim på i underkant av fire dager.

PCB-ene må jeg si er et skikkelig løft fra prototypen jeg snekret sammen tidligere, men den fungerer tilsynelatende likedan selv om jeg ikke kan tro noe annet enn at over tid vil det nok vise seg å være en del mer solid. Man kan sikkert også si noe om jeg så langt ikke har brukt så veldig mye energi på å få komprimert innholdet på selve kortet, noe som gjerne viser seg i at det til tross for en brøkdel av "innholdet" så har det fortsatt dobbel høyde sammenlignet med de andre modulene - på den andre siden er prisen den samme så lenge man holder seg under 10 cm i høyde og bredde.


søndag 21. mai 2017

Fra breadboard til PCB

Har den siste tiden brukt altfor mye tid på små elektroniske prosjekter, alt fra små Arduino kretser til å lodde sammen en RC2014-maskin. Det jeg til nå ikke hadde gjort noe av var å ta designene videre fra breadboard til et noe mer varig format, og PCB er vel så permanent som det kommer.


Det hele, og da sikter jeg mer eller mindre på rotet øverst til høyre, startet med et behov for å lese/skrive fra/til en EEPROM-brikke (Flash-minne oftest benyttet for å holde programvare eller lagret data innenfor integrerte kretser). Som alt annet for tiden, så var det enda en ting jeg hadde rotet med relatert til RC2014-maskine, i dette tilfellet så var det et behov for å få lest ut innholdet på brikken som fulgte med settet i forkant av å montere brikken på kretskortet.

For å løse dette valgte jeg å bruke en standard Arduino Uno som hjernen i løsningen, men som man kan se så krever det en hel haug kabling - faktisk såpass mange at Uno-en i seg selv ikke har nok pin-er til å gjøre dette. Derfor benytter løsningen to MCP23S17-brikker for å utvide antallet tilgjengelig, hver av disse utvider med 16 pin-er og man kommuniserer med dem over SPI. Ønsket muligheten til å bruke løsningen uten en tilkoblet datamaskin, la derfor til en SD-kort modul - også denne koblet på SPI.

Medregnet de tre brikkene, SD-modulen og selve Arduino-en så er det fortsatt en relativt enkel løsning, men som man ser av skjermbildene så langt så er det ikke akkurat rett frem å skulle reprodusere løsningen med bildene som utgangspunkt - det er rett og slett altfor mange kabler involvert her. Den foretrukne løsningen for å dokumentere disse tingene, i alle fall for de av oss som aldri har deltatt i noen form for opplæring innenfor elektronikk - noe jeg vil anta vises - er bruk av programvaren Fritzing. Programvaren i seg selv er gratis og gjør det relativt enkelt å lage en visuell representasjon av hvordan man har koblet ting sammen - ved arbeid med prosjektene vil man forholde seg til et sett med arbeidsflater; Breadboard, Schematic og PCB.

Breadboard

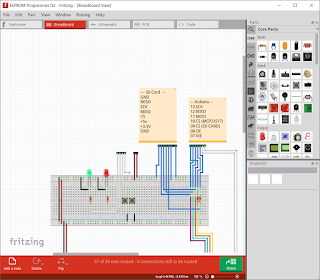

Dette er den arbeidsflaten man vanligvis forbinder med programvaren Fritzing, man tar utgangspunkt i et breadboard og drar så komponenter ut av verktøykassen oppe til høyre til den plassen man ønsker å ha dem. EEPROM programmereren jeg snekret sammen ble seende ut som følger:


Ser relativt enkelt ut, ikke sant? Vel, dette er så enkelt som det blir, man trenger ingen forhåndskunnskap for å forstå hvordan man reproduserer løsningen på egen arbeidspult - sammenlignet med fotografiene øverst så er det langt enklere å følge ledningene som går mellom komponentene.

Schematic

De som arbeider med elektronikk i en litt mer profesjonell sammenheng forholder seg heller til elektroniske skjema-tegninger, til en viss grad kan Fritzing hjelpe til med å lage disse - den vil automatisk sørge for at elementer lagt inn i de ulike visningene automatisk også er å finne i skjema-visningen. Man må selv sørge for å plassere komponentene i forhold til hverandre og legge kablingen slik at disse ikke overlapper hverandre - en distinkt forskjell mellom disse visningene er at strøm og jord blir enkle symboler som går igjen i skissen.

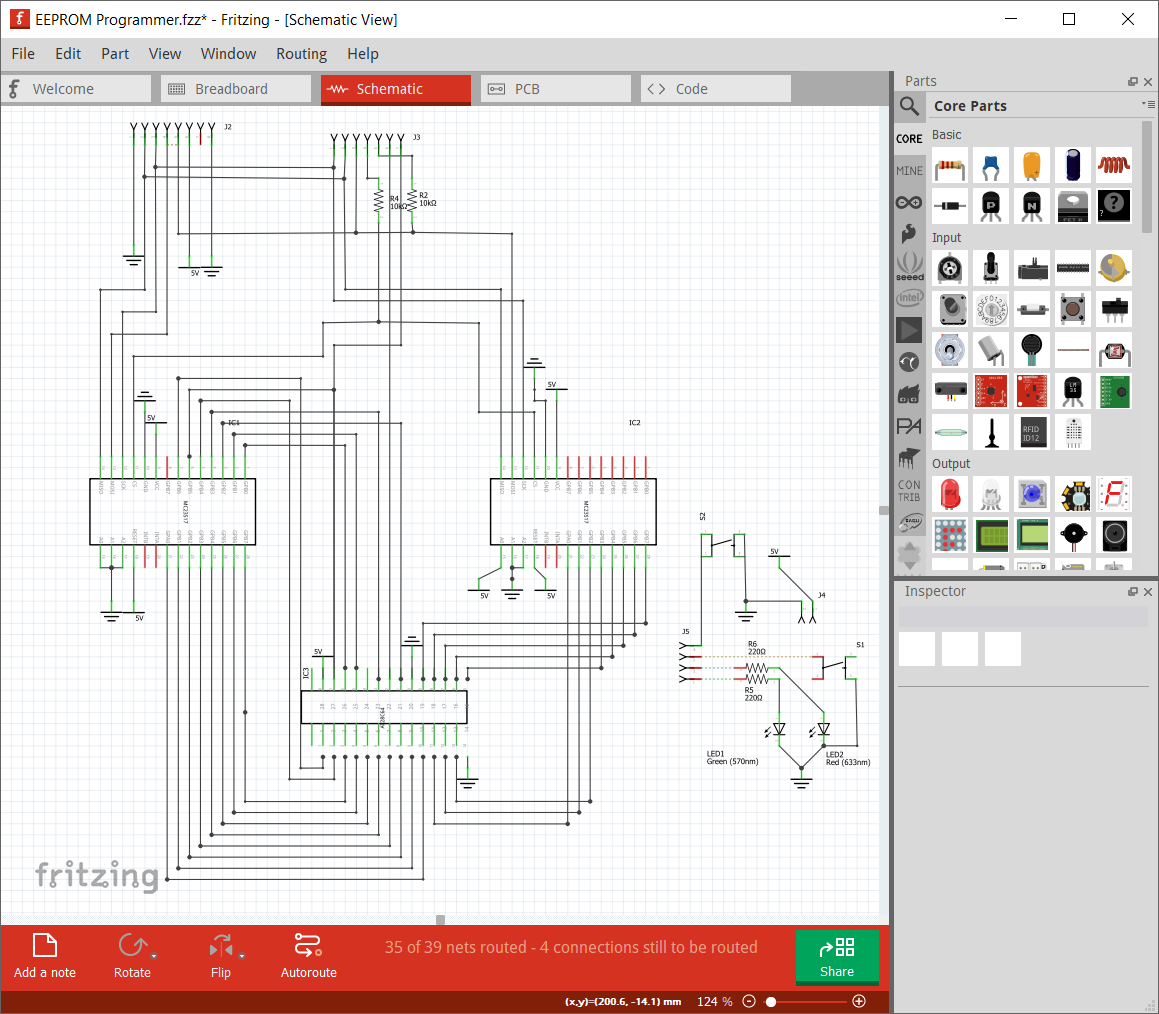

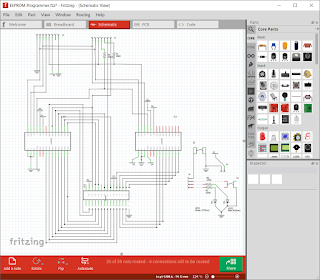

Starter man med breadboard visningen som utgangspunkt så vil man mer eller mindre starte med et rot slik det vist ovenfor til venstre, herfra må man flytte komponenter utover tegneflaten og så tegne opp koblingen mellom enhetene på nytt igjen - de stiplede linjene viser delene som i følge breadboard oppsettet skal være koblet sammen. Etter litt omkalfatring så ender man opp med noe som fortsatt mer eller mindre ville fått langt mer erfarne teknikere til å kaste opp, men det er i det minste en start (det jeg endte opp med er vist til høyre).

Personlig så synes jeg ikke denne visningen gir spesielt mye utover den første, så jeg pleier vanligvis å hoppe over denne biten - de er mer eller mindre to ulike måter å dokumentere prosjektet ditt på. Grunnen til at jeg i det hele tatt nevner denne visningen er at dersom interessen for å lage elektroniske småting øker og man etter hvert ønsker å gå videre til mer profesjonelt rettede verktøy, så vil med arbeid innenfor denne visningen gjøre overgangen betraktelig enklere.

PCB

Endelig kommet frem til det punktet der man kan bruke penger på å få laget en fysisk utgave av det man har tegnet inn, men man har fortsatt en god del arbeid man må gjøre først; alle komponentene er bare kastet ut på tegneflaten uten noen tanke på at noe skal fungere. Den grå firkanten angir dimensjonene av det fysiske kretskortet du ønsker, denne kan du endre størrelsen på etter ønske - legg derimot merke til at de fleste produksjons-alternativene for PCB går fra rimelig til dyrt dersom noen av sidene overgår 10 cm!

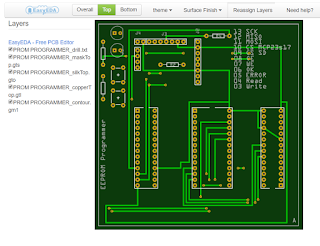

Start med å dra komponentene ut til en omtrentlig plassering - det er ikke alltid mulig, men prøv å sørge for at så få som mulig av de stiplede linjene mellom komponentene krysser hverandre. Klikk på koblingspunktene og dra ut linjene mellom de tilsvarende tilkoblingspunktene for å definere en fysisk kobling.

Vanligvis vil en PCB ha to sider: en forside og en bakside. Vi kan kun tillate linjer å krysse hverandre så lenge som disse er på ulike sider av PCB-en (med mindre de selvsagt er ment å være koblet sammen) - høyreklikk på linjen og velg tilsvarende fra menyen for å flytte linjen mellom de ulike sidene. Dersom linjen må bevege seg mellom sidene, eksempelvis for å lage en bro over annen linje, så gjør vi dette ved å opprette en såkalt via. En via er et hull i PCB-en innlagt med metall for å lede mellom lagene, disse opprettes ved å høyreklikke på et av knekkpunktene på linjen. Fortsett å legge opp alle linjene på denne måten inntil alle de stiplede linjene er borte.


Produksjon

Med PCB-en lagt ut på en konsistent flate, så er man nesten klar til å gå til et selskap for å få produsert den. Før man derimot gjør dette så er det to ting man bør gjøre...

Den første er å la programvaren sjekke at alt er koblet sammen som forventet uten kortslutninger - bruk valget Design Rules Check (DRC) fra nedtrekksmenyen Routing. Reparer eventuelle feil som blir flagget før man går videre, alternativet er tross alt å betale for noe som i utgangspunktet mangler de grunnleggende forutsetningene for å fungere.

Den siste tingen er generere såkalte Gerber filer, dette er filene som produksjonsselskapene trenger for å vite hvordan alt PCB-en skal bygges opp - de har ingen formening om hvordan skissene dine er lagt opp, de trenger bare å vite hvor kobberet skal legges og hvor hullene skal drilles. Innenfor Fritzing genereres disse ved å klikke på knappen Export for PCB på den røde verktøy-linjen nede i skjermbildet - angi en tom katalog for hvor filene skal plasseres, dette for å unngå rot i strukturen.

Før man går videre med innsending av de genererte Gerber-filene bør man ta en titt på filene for å igjen se at ting vises korrekt også her (ingen lag byttet om på eller manglende). Fritzing i seg selv har ingen funksjon på dette, den anbefalte programvaren for å supplere Fritzing på dette området er GerbView (ovenfor til venstre). Flere av bestillingssidene har også en integrert løsning for å vise disse, man får da gjerne også de tilsvarende valgene om å skreddersy utseendet (forhåndsvisningen hos SeeedStudio.com ovenfor til høyre).

Når det gjelder valg produsent så finnes det mange alternativer, fellesnevneren for de fleste av dem er at de er plassert i USA og det koster skjorta å benytte seg av dem - av de mer populære av disse er AISLER (eier Fritzing programvaren og er derfor integrert i den) samt OSH Park.

For de av oss som har lyst til å prøve oss frem uten de helt store kravene til kvalitet, det vil si at vi forventer at de er trykt opp som produsert - vi kan bare ikke forvente at kortene skal kunne fungere etter tre år eksponert mot elementene, så må man bla litt mer rundt.

Den leverandøren jeg har sett på å benytte meg av er den allerede nevnte SeeedStudio, dersom man ikke har så veldig store krav til leveringstid eller lager kort på mer enn 10cm * 10cm så kan man få produsert et kort i 5 eller 10 eksemplarer for 5$. Rimelig billig i seg selv, men man må betale porto for disse og gitt at bedriften er plassert i Singapore så legger det på en signifikant del av kostnaden - da jeg bestilte disse endte jeg opp med med 8$ i porto for billigste alternativ. Inkludert en uke produksjonstid så tok det nesten en måned før jeg mottok det ferdige resultatet.


Hvite PCB-er er kanskje ikke de mest presentable i og med at de raskt blir misfarget av varmen, men for et førsteutkast er de perfekt - det er svært lett å se hvor koblingene går. Kvaliteten på selve kortene, materialene og ikke det jeg har gjort med dem, er overraskende godt - definitivt på nivå med de jeg har sett fra andre leverandører, så kommer ikke til å trenge noen betenkningstid for å bruke dem (SeeedStudio.com) som leverandør på et senere tidspunkt.

Resultatet

Kortet fungerte ikke og i etterkant vises det at jeg la opp en del av komponentene sent på kvelden, pull-up resistorene var blitt til motstand i serie på CS-linjene og knappene henger i løse luften ... Det eneste man kan si er dermed at det hele må kunne regnes som en opplevelse med mye potensiale for læring, det at man er pinlig berørt over å se på dem en måned etterpå betyr kun at man har lært mye underveis.

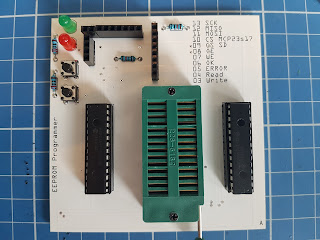

Selve leseren er i stand til å lese fra og skrive til EEPROM-brikker, data kan også hentes ut fra SD-kortet. Måtte kutte av en av sporene på forsiden og et på baksiden, la også inn en patch på baksiden. "Pull-up"-resistorene ble klippet vekk og loddet på plass en bro mellom koblingene istedenfor, knappene må jeg bare late som om ikke eksisterer.

Revisjon B kan ikke bli annet enn en markant forbedring.

torsdag 18. mai 2017

RC2014 IDE Compact Flash (revidert prototype)

Dette er et innlegg relatert til RC2014 og vil mer eller mindre være mine egne notater relatert til denne oppdaterte versjonen av RC2014 IDE Compact Flash-modulen.

RC2014 IDE Compact Flash

Har tatt en nærmere titt på andre Compact Flash (CF) kort som har vært utviklet for bruk sammen med Z80-baserte datamaskiner, ser ut til at disse løsningene legger på ekstra logikk for å kombinere direkte kombinere IOREQ med RD samt IOREQ med WR for å få de tilsvarende IORD og IOWR signalene.

(Designskisse, tilgjengelig i PDF-format

Ikke sikker på om dette gjør noen stor forskjell i og med at prototypen jeg loddet sammen på altfor lang tid tilsynelatende fungerte (det vil si; ETTER at jeg stokket om alle dataledningene slik at de ikke var bak fram). Uansett, det å bestille og få produsert nye PCB-er koster penger i tillegg til at de produsentene jeg har råd til er rundt en måned unna i postgang. Med andre ord... Jeg har råd til å bruke 5 kroner ekstra i komponenter for å unngå problemer jeg ikke har opplevd, bare for sikkerhetens skyld.

lørdag 13. mai 2017

RC2014 Bruk av Compact Flash

Dette er et innlegg relatert til RC2014, se introduksjon, og vil mer eller mindre være mine egne notater relatert til denne egenutviklede modulen. Har laget en egen Compact Flash modul basert på ATA-standarden, det vil si bruk av kortet som en IDE-enhet - les innlegget RC2014 IDE Compact Flash for detaljer om maskinvaren. Dette innlegget håndterer programvaresiden.

Compact Flash (CF)

Modulen benytter seg av en 74HCT138N-brikke for håndtering av adresseringen, dette gjøres på samme måte som på Grant Searle sitt design samt slik det gjøres på den tilsvarende offisielle RC2014-modulen - holder disse detaljene identisk for å på sikt kunne bruke den samme programvaren uten endringer. Modulen som jeg laget vil dermed ikke skille seg fra de offisielle, informasjonen nevnt her vil med andre ord være generell og ikke spesifikk for min modul.

Binær adresse (x = don't care)
x001 0???

Som ved tidligere IO-moduler så betyr don't care at man ikke tar stilling til verdiene, men det betyr ikke at man unngår kollisjoner dersom andre enheter benytter adresser som overlapper - typisk vil dette si at modulene vil gjentas flere ganger i adresserommet for hver av kombinasjonene, i dette tilfellet på adressen $10 (16) og $90 (144).

Helt spesifikt så må A6 være lav for å aktivere 74HCT138N, selve adapteren er koblet til Y2 på denne og avgjør dermed at A5, A4 og A3 må være L H L. De resterende bit-ene benyttes for å angi registrene benyttet for å snakke med den ATA-baserte enheten.

Registre

Med adressen $10 som utgangspunkt har man følgende relevante registre tilgjengelig på enheten:

AdresseBeskrivelse
HEXDECRegisterMerknad
$1016DataData ut (les) / Data ut (skriv)
$1117Error / FeatureFeilmelding (les) / Funksjon (skriv)
$1218Sector countAntall sektorer
$1319LBA 0LBA Adresse (A0 - A7)
$1420LBA 1LBA Adresse (A8 - A15)
$1521LBA 2LBA Adresse (A16 - A23)
$1622LBA 3LBA Adresse (A24 - A27), angi enhet
$1723Status / CommandStatus (les) / Utfør kommando (skriv)

Antallet sektorer angir hvor mange sektorer man skal håndtere innenfor en enkelt lese/skrive- operasjon, minste antallet er 1 og hver sektor er 512 byte (man må håndtere hele blokken). Sektorer angis sekvensielt ved bruk av en 28-bit adresse, disse angis gjennom LBA 0 - 3. LBA 0 - 2 de første 24 bit-ene av adressen, LBA 3 inkluderer de siste 4 bit-ene i den 28-bit sektor-adressen samt at man også her angir hvilken enhet som skal adresseres (Master / Slave) - for å holde ting enkelt bruker vi her bare E0 for å lese/skrive til Master.

For å arbeide med enheten vil man kort sagt skrive til et eller flere registre, deretter sende en kommando via kommando-registeret for å få den til å utføre den. Underveis må man sjekke status-registeret for å vite hvorvidt enheten fungerer som forventet, eventuelt er klar til å motta videre kommandoer - svaret vil være en enkel byte der hver bit har følgende betydning:
765x 3xx0 - Bit (x = don't care)
1         - Busy, enheten er opptatt
 1        - Ready, enheten er klar til å motta kommando
  1       - Write Fault, skrivefeil oppstått
     1    - Data request ready, data tilgjengelig for utlesing
        1 - Command error, forrige kommando feilet

Lese data

For å benytte seg av CF-kortet må man i praksis først initialisere kortet, det vil si å sette opp de innstillingene vi trenger for å arbeide med kortet i 8-bit modus (legg merke til CF er den eneste gjenlevende maskinvaren som støtter dette, moderne harddisker gjør ikke det). Deretter skriver man en 28-bit adresse til LBA adresse-registrene, sender kommando for å gjøre data tilgjengelig for lesning og til sist må vi lese ut hele sektoren.

Det meste av programvaren jeg har sett for Z80-baserte maskiner har vært implementert i Assembly, men har for tiden ikke noen løsning for å overføre kompilert programvare til maskinen så valgte å implementere rutinene i Basic isteden.

10 print "Set CF 8-bit mode"
15 OUT 17, 1
16 OUT 23, 239

20 PRINT "Disable write cache"
25 OUT 17, 130
26 OUT 23, 239

30 PRINT "Set sector count = 0"
35 OUT 18, 1

40 PRINT "Set address = 0"
41 OUT 19, 0
42 OUT 20, 0
43 OUT 21, 0
44 OUT 22, 224
45 OUT 23, 32

50 PRINT "Read first sector:"
55 FOR I=0 TO 511 STEP 8
60 PRINT I;":";
65 FOR B=0 TO 7
70 PRINT INP(16);
75 NEXT B
80 PRINT
85 NEXT I

Dersom man får feilmeldinger, eller at ting ikke fungerer som forventet så kan man lese ut statusen fra registeret på $17. Strengt tatt bør man sjekke statusen mellom hver av kommandoene som utføres, dette for å være sikker på at CF-kortet er klart før man fortsetter - dette har jeg hoppet over her ettersom Basic i seg selv er såpass tregt at man ikke trenger dette, men skriver man tilsvarende Assembly-kode så må man gjøre dette.

For å verifisere at det man får lest ut er korrekt, så kan man åpne kortet i en Hex editor med støtte for dette (eksempelvis WinHex) - på mitt kort gir denne visningen under (til venstre). Gitt at ingenting ryker eller lukter brent elektronikk så vil man ved bruk av skriptet ovenfor få en utskrift slik den vist under til høyre.



Legg merke til at en Hex-editor viser, som navnet antyder alt av data i Hex mens skriptet jeg har lagt inn viser utskrift i desimal - for å sammenligne data må man oversette mellom tallsystemene, den vanlige kalkulatoren i Windows vil kunne gjøre dette. Får man det samme resultatet på begge sider, så vet man at kortet fungerer som forventet - i det minste under optimale forhold!

RC2014 IDE Compact Flash

Dette er et innlegg relatert til RC2014, se introduksjon, og vil mer eller mindre være mine egne notater relatert til denne egenutviklede modulen.


IDE Compact Flash (CF)

Compact Flash, heretter referert til som CF, er en type minnekort som har vært tilgjengelig på markedet siden 1994. Til tross for at man i dag bruker man de langt rimeligere SD-kortene på det meste av kameraer og lignende så er de gamle CF-kortene fortsatt tilgjengelig for salg, noe som er bra for oss ettersom CF til tross for prisen er langt enklere å benytte sammen med gammel maskinvare (eventuelt ny maskinvare basert på horribelt utdatert teknologi slik som RC2014). Grunnen til dette er at CF kan benyttes direkte i 8-bit modus mens SD gjerne er implementert gjennom SPI, en kommunikasjonsform som oftest assosiert med mikrokontrollere og ikke datamaskiner.

Det er tilgjengelig en modul på markedet som man kan kjøpe inn og benytte bruk av Compact Flash-basert lagring, blant annet denne fra skaperen av RC2014-maskinen. Denne benytter dessverre en SMD-basert komponent (selve CF-holderen), noe som for min del betyr smått som helvete og langt unna det jeg har utstyr og tålmodighet til å håndtere.

CF-holderen er ikke mulig å oppdrive i en utgave med mer håndterbare størrelse på ledningene (50 av dem i alt), så gode råd er med andre ord dyre! Eller ikke, bestilte en bunch av komponenter til nesten ingenting direkte fra Kina.

Løsningen jeg valgte falt på bruken av en billig CF til IDE ATA adapter, i utgangspunktet en løsning for å erstatte en IDE harddisk med CF - ikke det at fins et spor av logikk på kretskortet, og av den grunn kan vi benytte dem direkte innenfor gammel maskinvare. På nettbutikken der jeg kjøpte den, AliExpress - se også innlegg Erfaringer med AliExpress.com, er denne beskrevet som 3.5 inch 40 pin CF to IDE Compact Flash Card Adapter Bootable 3.5" HDD Hard Drive Converter Adaptor Male Connector til rundt 15 kroner.

(Designskisse, tilgjengelig i PDF-format

Skissen baserer seg i all hovedsak på skissene laget av Grant Searle, referanse-skissen i midten er hentet fra hans side på http://searle.hostei.com/grant/cpm/ med tilpasninger for å bruke IDE ATA pluggen gjennom adapteren benyttet.

Merk at jeg benytter meg av 74HCT138 for håndtering av adresser, ikke 74LS138 - denne vil være mer egnet "hastigheten" på maskinen, men i teorien kan det hende at det fungerer likevel. Sistnevnte var den jeg hadde tilgjengelig i KiCad-programvaren, lenge leve latskapen!

Har designet en PCB ved hjelp av KiCad, men har per nå hverken bestilt eller fått produsert noen fysiske utgaver av kortet så da får man se hvordan det går når man får gjort dette. Inntil videre så får man ta til takke med å vise frem skissen i 3D.


Har derimot brukt et par ettermiddager på å bygge en fungerende versjon av kortet ved å lodde dette sammen på prototyping-kort. Mye arbeid for det som strengt tatt er en veldig moderat mengde kabling, men når man mangler erfaring og vett på området så starter man bare i en ende og fikler til det fungerer - noe som definitivt ga utslag i at jeg loddet alle datakablene i omvendt rekkefølge!


Se det neste innlegget, RC2014 Bruk av Compact Flash, for detaljer om hvordan kortet fungerer på programvarenivå samt hvordan man kan gjøre noe så basalt som å hente ut data fra kortet!

fredag 12. mai 2017

RC2014 Basic

RC2014 er datamaskin jeg har brukt en del på å bygge og studere virkningsmåten til den siste tiden, for mer informasjon om maskinen i seg selv se introduksjon. Basic var det de fleste av oss utover 70 og 80 tallet kjente som operativsystemet på maskinene, men i realiteten så var det egentlig et programmeringsspråk for hvordan man arbeider med maskinen.

Basic

Den etter hvert mest kjente versjonen av Basic er utvilsomt Microsoft Basic i og med at denne på det tidspunktet var en av de mer rimeligere av alternativene - til og med Apple 1 og 2 kjørte MS Basic!

Basic kan ikke sies å være en oppfinnelse fra fra Microsoft sin side, Bill Gates selv implementerte implementerte en egen versjon av rutinene i henhold til spesifikasjonene utviklet ved universitetet Dartmouth på slutten av 60-tallet - for den langt mer komplette historien se denne artikkelen. MS utgaven fokuserte på hjemmedatamaskinene som ble tilgjengelig fra slutten av 70-tallet mens den opprinnelige utgaven opptil da hadde fokusert på stordatamaskinen.

Til tross for at det hele virker noe arkaisk og til tider vanskelig å forstå, så var utgangspunktet for systemet et ønske om å lage et system som alle skulle være i stand til å skrive og forstå uten en doktorgrad innenfor relevante fag. Her må man huske på at sammenligningen da var sett opp mot systemer der man lastet inn data ved å flippe brytere og lese av svar i form av opplyste serier av lyspærer, innlesing av data via hullkort og utskrift på papir var fortsatt relativt moderne.

Basic la opp til å skrive inn operasjoner ved bruk av tastatur og så å kunne få resultatene direkte ut på skjermen, langt mer brukervennlig og manualen på noen få sider fulgte med datamaskinen. Mitt første møte med MS Basic var via Commodore 64-maskinen jeg hadde som liten, og den fikk jeg til å gjøre enkle ting selv om jeg fortsatt var for ung til å starte på skolen.

NASCOM Basic v4.7

NASCOM versjonen er en porting av MS Basic for bruk på Z80-baserte datamaskiner slik som RC2014-maskinen jeg har, noe som vil si at brøkdelen av et sekund etter å ha slått på maskinen så kan man begynne å bruke den. Skjermbildet nedenfor viser oppstarten av systemet samt et eksempel der man bruker PRINT-kommandoen for å skrive ut en tekst på skjermen.


I utgangspunktet litt fryktinngytende for selv dagens ferske IT-teknikere i og med at alt er tekstbasert, men det er tross alt ikke den svarte magien man husker fra tiden da jeg fortsatt ikke hadde lært bokstavene. Den komplette manualen til NASCOM Basic var tross alt kun på 31 sider, inkludert introduksjon, innholdsfortegnelse og forside - den er til og med tilgjengelig på Internett.

Praktisk eksempel

Det er egentlig ikke spesielt interessant å skrive ting ut til skjermen, så et mer praktisk anvendelig eksempel er gjengitt nedenfor. Dette skriptet skriver ut innholdet av de 88 første minneadressene, og var noe jeg laget for å lese ut den første delen av ROM på maskinen.

10 FOR I=0 TO 10
20 PRINT I*8;":";
30 FOR B=0 TO 7
40 PRINT PEEK(I*8+B);
50 NEXT B
60 PRINT
70 NEXT I
Hver av linjene skrives inn som skrevet, numrene foran angir rekkefølgen disse skal utføres i og vil lagre dem uten å kjøre disse direkte. Systemene hadde ikke noen editor i tradisjonell forstand, derfor var det lurt å legge inn hopp i numrene slik at man kunne angi noe mellom linjene - benytt samme nummer for å korrigere linje.

Kommandoen list lister ut programmet slik det er skrevet inn så langt, er man fornøyd så kan man kjøre det ved bruk av kommandoen run.
